Pusat Bantuan & Tutorial Quickshifter
TOLONG LUANGKAN WAKTU 5 MENIT UNTUK MEMBACA SEMUA PANDUAN INI.
Selamat atas pembelian Quickshifter Anda. Quickshifter ini memungkinkan Anda untuk memindahkan gigi (Upshift) tanpa perlu menarik tuas kopling dan tanpa menutup gas. Modul ini sudah dites dan dipastikan normal sebelum dijual/dikirim.
Akses Wi-Fi Modul
Wifi akan aktif ketika mesin mati dan dapat dihubungkan ke perangkat. Wifi akan mati otomatis jika tidak ada perangkat yang terhubung.
Petunjuk Penggunaan Dasar
- Gunakan Live Monitor pada menu WiFi untuk memastikan status indikator utama dan respons sensor berjalan normal.
- Selalu klik tombol SIMPAN setelah menyetting apapun di menu pengaturan.
- Pastikan Anda sudah membaca seluruh isi PANDUAN INI.
- Tidak membaca buku panduan dengan lengkap dan teliti sehingga menyebabkan modul rusak dapat menghanguskan garansi karena termasuk kelalaian pengguna.
- Modul ini dirancang dengan durabilitas tinggi (tahan air, tahan guncangan, tahan kesalahan sambung/terbalik, dan fitur failsafe). Namun, JANGAN SAMPAI SALAH PADA PEMASANGAN DI BAGIAN KOIL karena rangkaian komponen switching internal dapat mengalami kerusakan permanen jika terjadi kesalahan jalur arus.
- Semua masalah yang mungkin Anda alami sudah ada solusi dan penjelasannya di bawah ini. Pastikan Anda membacanya!
- Modul ini memiliki garansi penukaran unit jika ada error/cacat produksi, tapi tetap quality control sudah dilakukan sebelum modul dikirim untuk memastikan semua fungsi normal.
- Tapi ingat, modul ini memiliki Sistem Smart Diagnostic Telemetry (Log Internal) yang memantau semua fungsi dan sistem selama instalasi dan penggunaan quickshifter ini untuk memastikan apakah kerusakan diakibatkan oleh kegagalan sistem atau karena kelalaian pengguna. Maka pastikan Anda membaca semua panduan ini agar tidak ada kesalahan selama pemasangan yang akhirnya menghanguskan garansi seketika.
1. Keselamatan & Persiapan
⚠️ TOLONG PERHATIKAN!
- Pastikan Kelistrikan Motor Normal: Jika ada masalah kelistrikan di motor, segera perbaiki sebelum memasang perangkat ini. Menggunakan perangkat ini dengan kondisi kelistrikan motor yang tidak baik dapat menyebabkan quickshifter tidak berfungsi benar.
- Putuskan Aki: Selalu lepaskan kabel negatif (-) atau positif (+) aki sebelum memulai proses instalasi.
- Instalasi Profesional: Pemasangan direkomendasikan dilakukan oleh mekanik. Jika pasang sendiri, wajib tonton video tutorial di YouTube.
- Bagian Koil: Modul ini dirancang tahan kesalahan pemasangan (terbalik, salah colok dll). Kecuali KOIL Harap memasangnya pada +12V koil dan jangan sampai salah. Perhatikan led menyala tanda pemasangan di koil sudah benar. Jangan Stater/Nyalakan Mesin jika led belum menyala.
- Koneksi Solid: Kabel yang longgar dapat menyebabkan korsleting. Selalu gunakan pengikat kabel (cable ties).
- Sistem Smart Diagnostic Telemetry (Log Internal): Modul ini memiliki Sistem Smart Diagnostic Telemetry (Log Internal) yang memantau semua fungsi dan sistem selama instalasi dan penggunaan quickshifter ini untuk memastikan apakah kerusakan diakibatkan oleh kegagalan sistem atau karena kelalaian pengguna. Maka pastikan Anda membaca semua panduan ini agar tidak ada kesalahan selama pemasangan yang akhirnya menghanguskan garansi seketika.
2. Isi Paket
- ✅ 1x Modul Quickshifter
- ✅ 1x Set Kabel Harness
- ✅ 1x Set Sensor Quickshifter Lengkap (Unit Sensor, Kabel Konektor, & Braket Dudukan)
3. Panduan Instalasi Kabel
FASE 1: Persiapan & Pemasangan Komponen
- Riset Jalur Kabel Motor Anda: Setiap motor memiliki warna kabel berbeda. Gunakan Google/YouTube/AI untuk mencari tahu (contoh: "Warna kabel +12v kunci kontak GSX 150" atau "Kabel pulser Ninja 250"). Siapkan tang, solasi bakar/listrik, dan tespen DC.
- Lepaskan kabel +12v atau ground aki untuk menghindari korsleting dan buka fairing motor untuk menentukan lokasi modul di balik jok atau bawah tangki.
FASE 2: Instalasi Kabel (Wiring)
A. Arus Listrik & Kabel Utama (4-Pin)
- Kabel Hitam Strip Putih (Ground) → HARUS LANGSUNG KE NEGATIF (-) AKI.
-
Kabel
12V+ (Kontak) → Ke jalur 12V+ yang aktif saat kunci "ON" (bukan langsung
ke aki, agar modul mati saat kontak OFF).
.jpg)

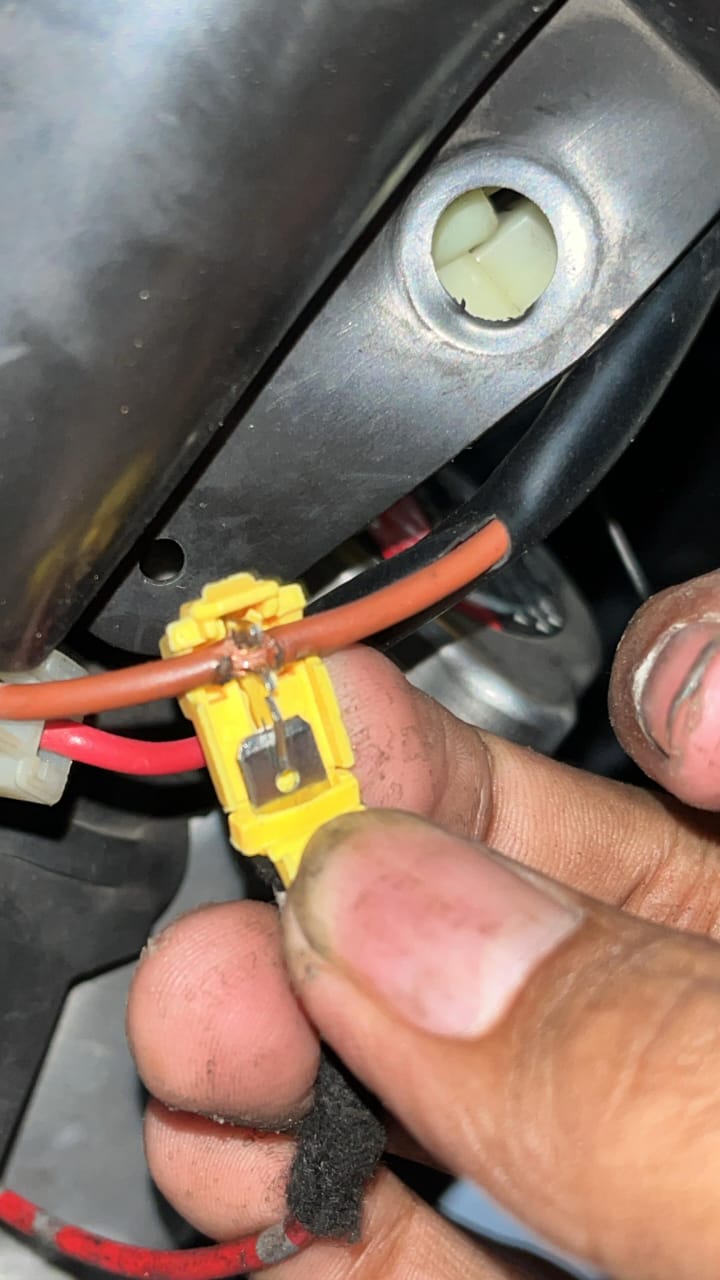

Contoh 12V+ Yamaha (R15 V3) - 💡 Cek Power: Nyalakan kunci kontak (ON). Pastikan LED Power pada modul menyala. Jika menyala, matikan kontak dan lanjut ke tahap berikutnya.
-
Kabel
Sinyal Referensi Transmisi (Gear Sync) → Hubungkan ke jalur sinyal
posisi transmisi sesuai diagram kabel khusus tipe motor Anda (panduan warna kabel
spesifik per motor disertakan dalam paket pembelian).

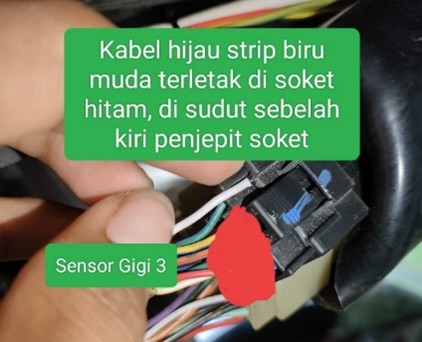

Referensi Soket Transmisi (Suzuki GSX-R) -
Kabel
Data Tachometer (RPM) → Sambungkan ke jalur sinyal RPM/Pulser motor Anda
(lihat tabel referensi warna kabel motor di kartu panduan paket).
.jpg)

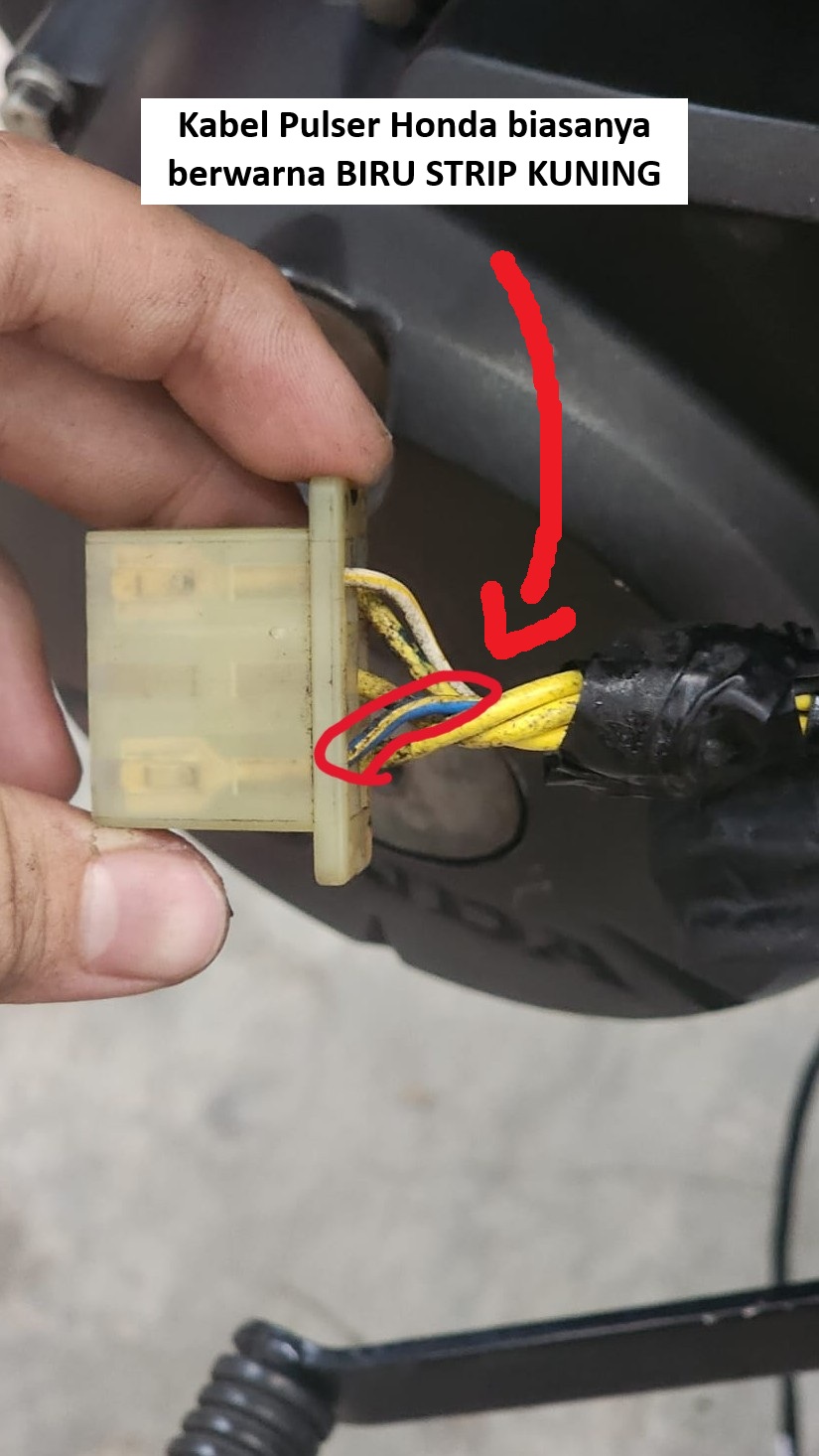

Contoh Pulser (Honda Verza) .jpg)

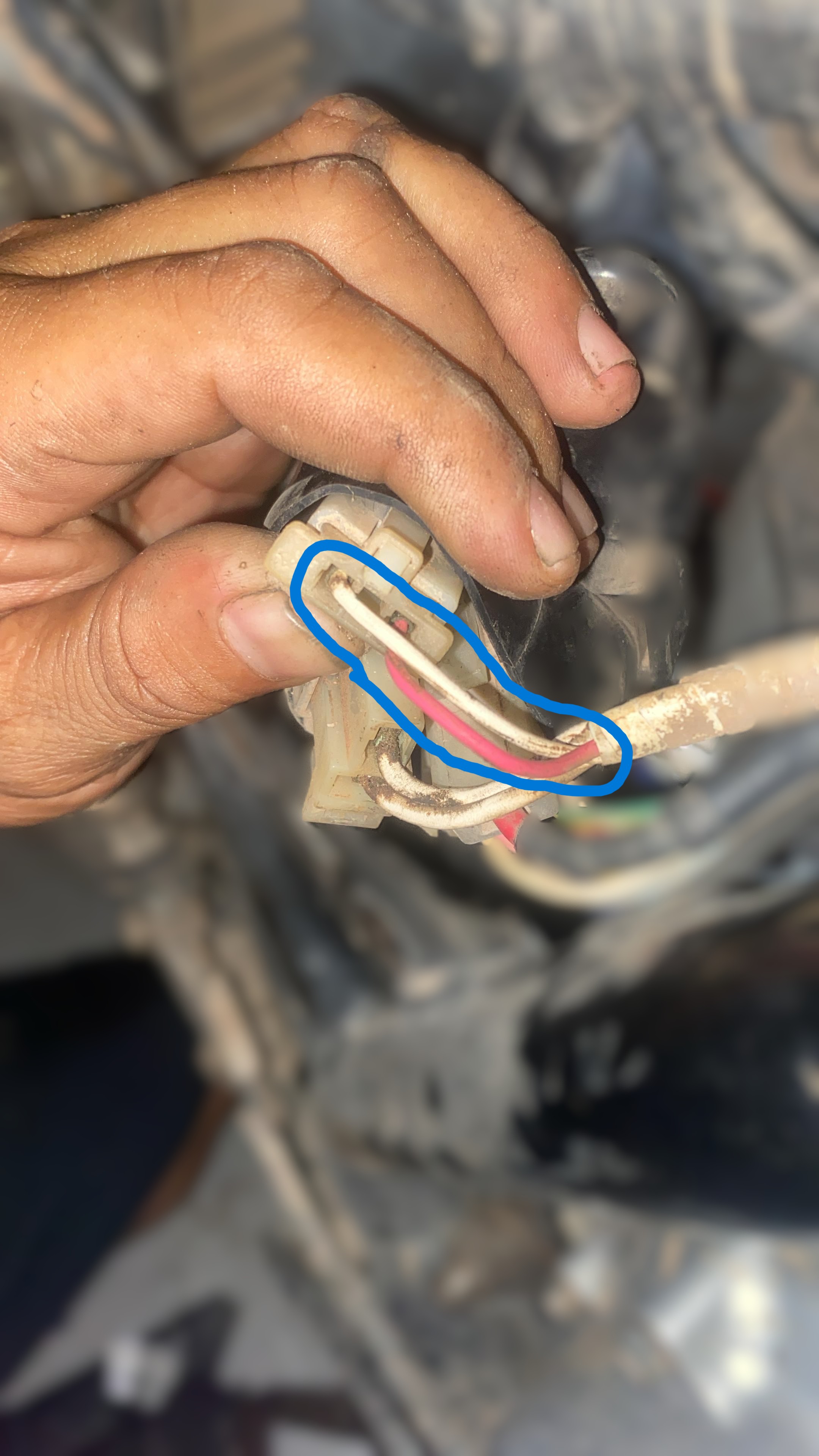

Contoh Pulser (Yamaha WR155)

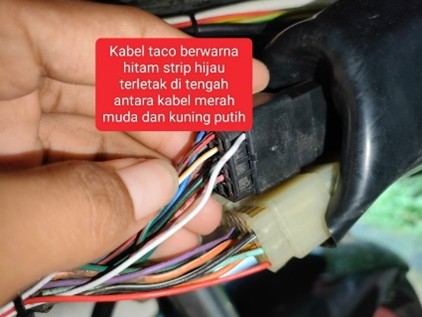

Kabel RPM (Suzuki GSX-R) -
Kabel
Switch Kopling → Sambungkan ke kabel switch kopling di area tuas stang
kiri (Untuk keperluan fitur Autoblipper / Auto Warm-up).

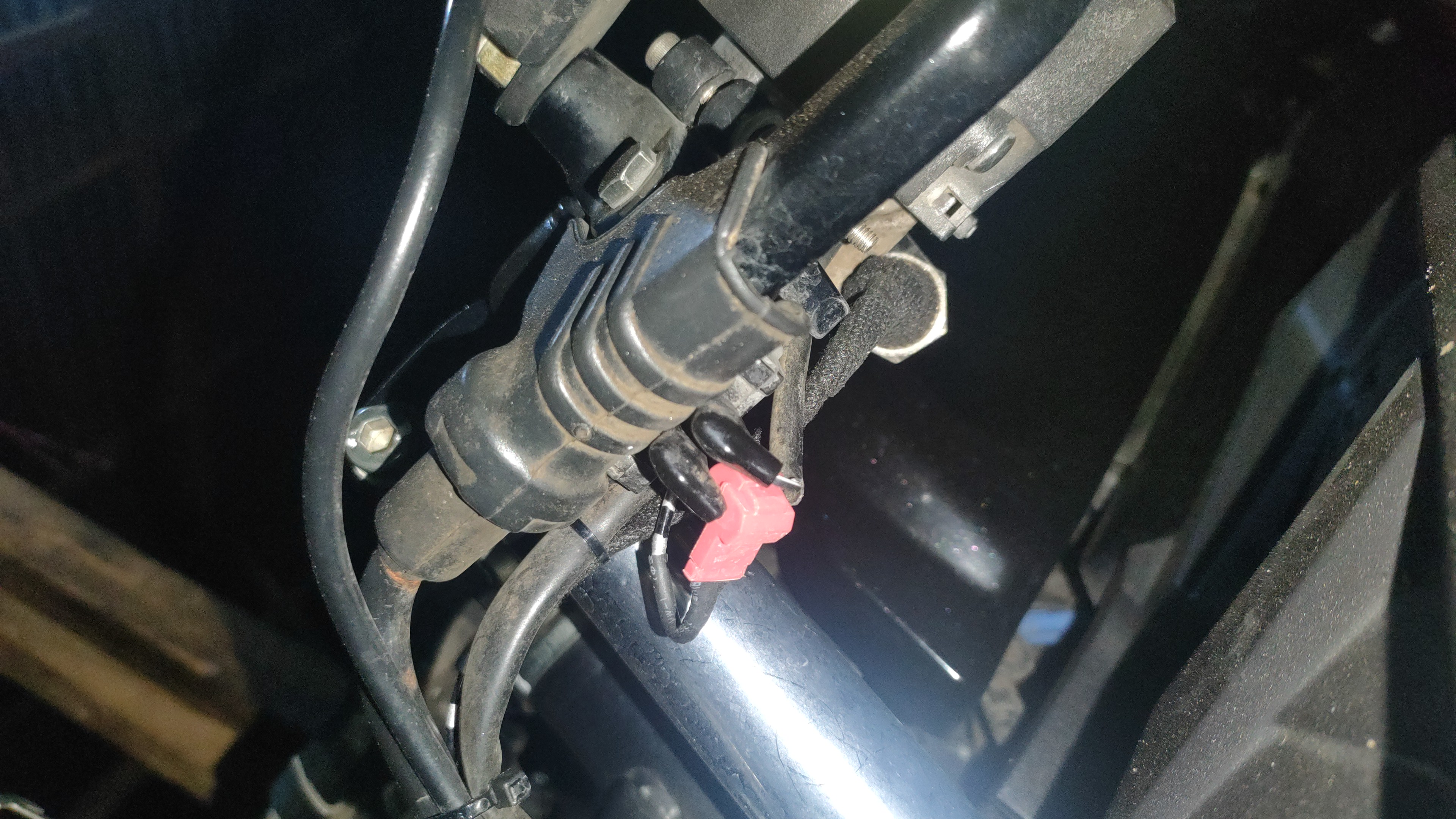

Contoh Switch Kopling (GSX-R)
B. Instalasi Jalur Koil Pengapian
Lakukan pengetesan ini untuk mencari kabel Positif (+) yang benar. Salah menyambung ke kabel Negatif (-) dapat membuat modul langsung rusak!
PERHATIAN: Gambar-gambar di bawah ini hanyalah referensi (contoh) bentuk dan posisi kabel +12V Koil. Warna dan tata letak kabel bisa berbeda pada setiap motor. Anda wajib mengecek langsung kabel yang benar dengan metode tes indikator LED pada modul (ikuti langkah-langkah di bawah gambar ini)!
.jpg)
Identifikasi & Cabut Kabel Koil
Identifikasi kabel pada koil yang menurut Anda adalah arus positif (+12V). Cabut salah satu kabel tersebut dari terminal koil.
Tips: Anda bisa memfoto posisi kabel awal sebelum mencabutnya sebagai cadangan jika lupa.

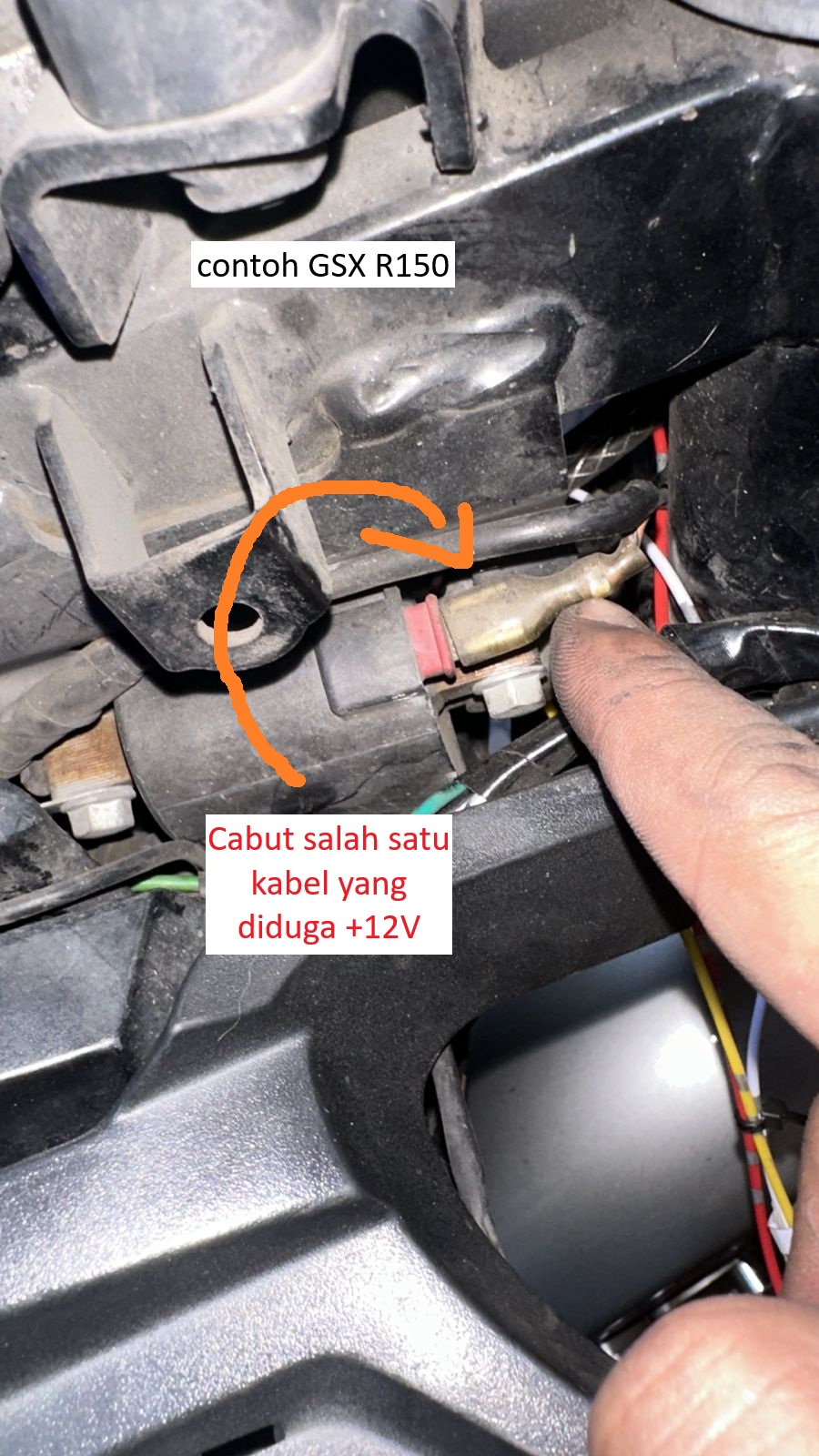

Gbr 1. Mencabut salah satu kabel koil.
Sambungkan untuk Tes (PENTING!)
Ambil kabel bawaan motor yang baru saja Anda cabut tadi, lalu colokkan ke kabel dari modul Quickshifter yang memiliki skun laki-laki (gepeng) dan bertuliskan label Input Jalur Koil (+12V).

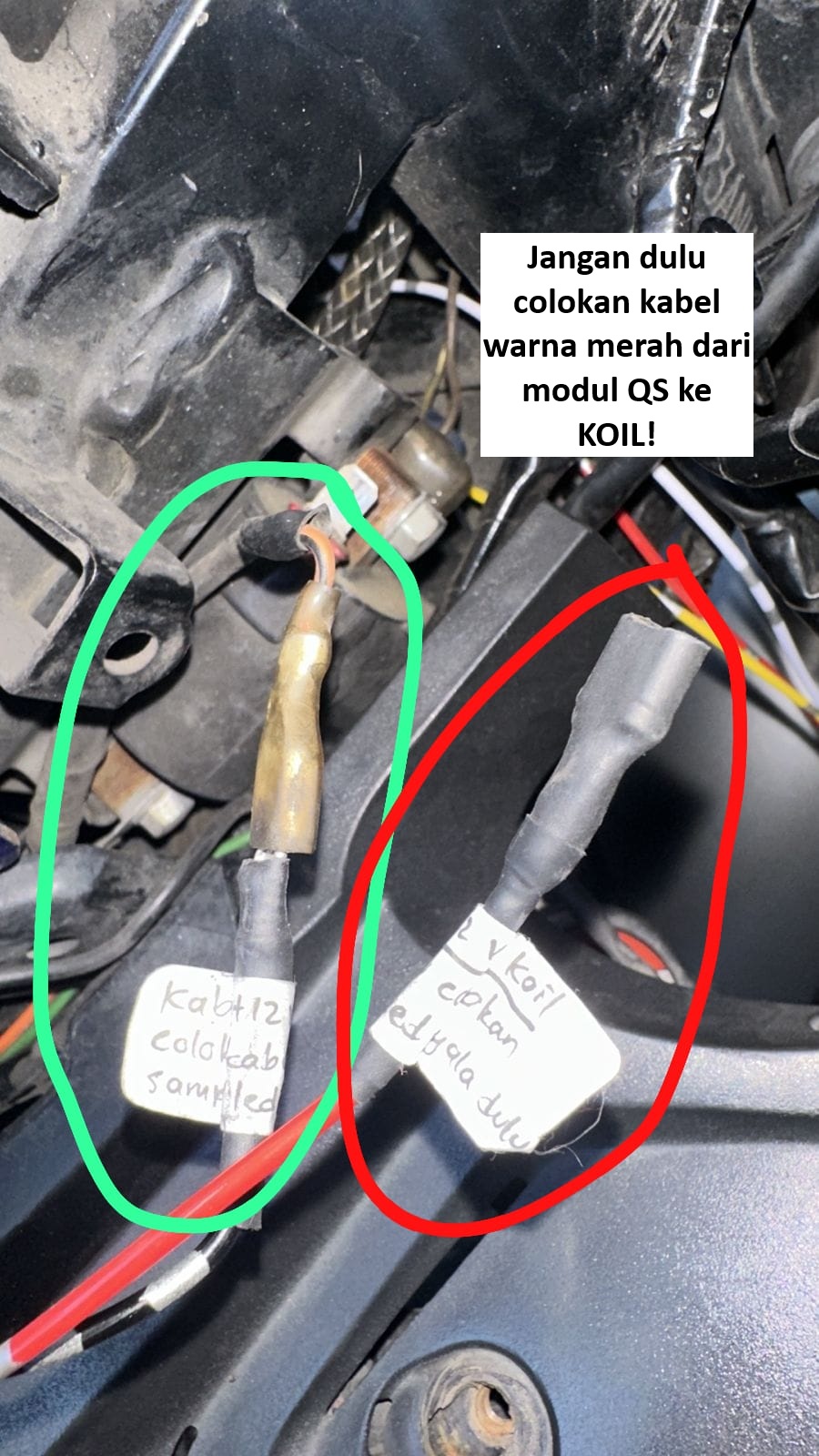

Gbr 2. Lingkaran hijau: Kabel motor dicolok ke input modul. Lingkaran merah: Output modul dibiarkan lepas dulu.
Cek Indikator LED
Nyalakan kunci kontak ke posisi ON dan pastikan tombol Kill Switch di posisi RUN (siap starter). JANGAN nyalakan mesin.
Lihat LED indikator pada modul:
- Jika LED MENYALA: Berarti kabel yang Anda pilih BENAR (+12V). Lanjutkan ke langkah 4.
- Jika LED MATI: Berarti kabel SALAH (itu kabel negatif/sinyal). Matikan kontak, pasang kembali kabel tersebut ke koil, lalu ulangi langkah 1-3 pada kabel yang satunya.

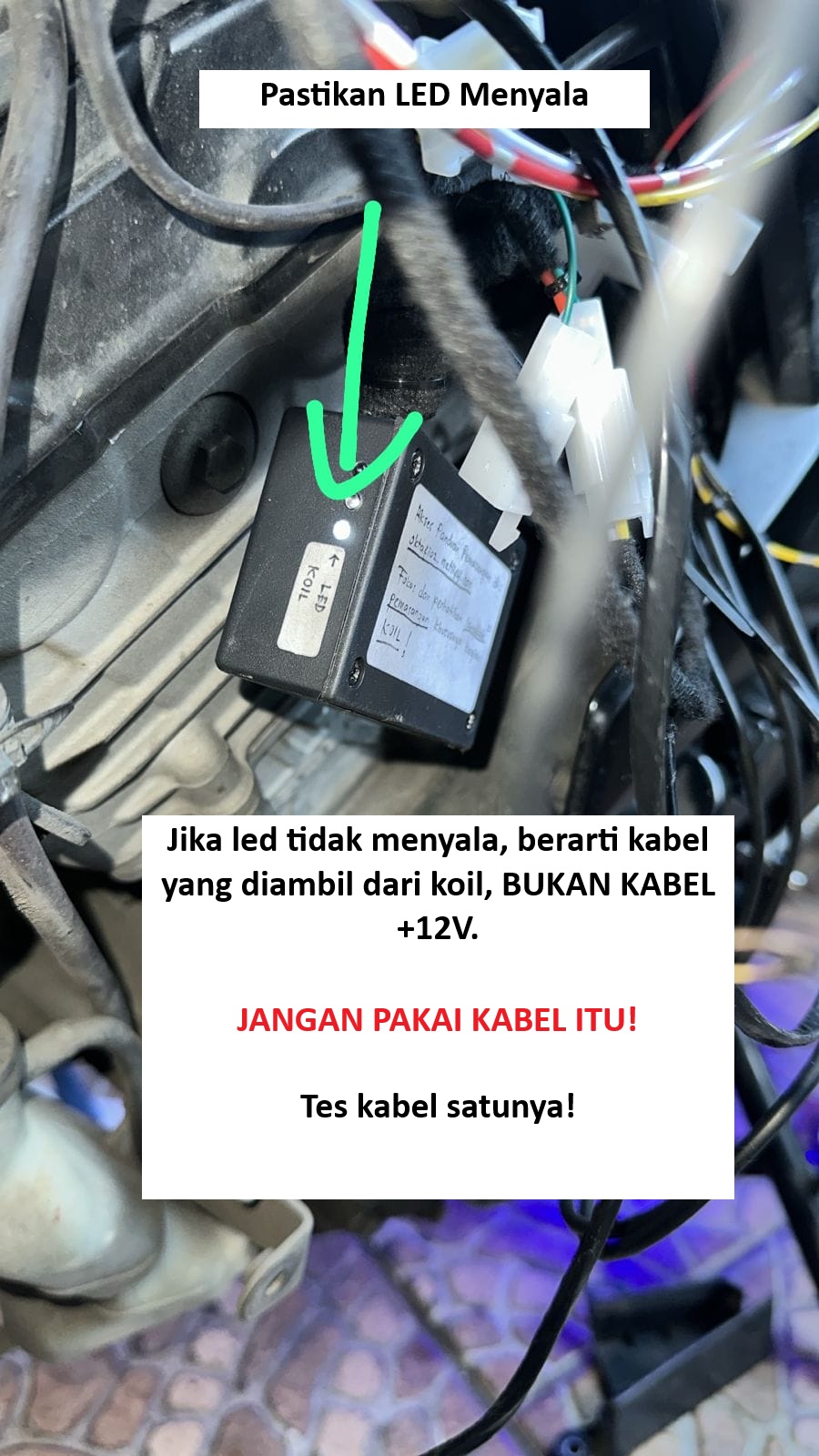

Gbr 3. Contoh LED indikator menyala menandakan kabel benar.
Penyelesaian Pemasangan
Setelah dipastikan LED MENYALA pada langkah sebelumnya (kabel sudah benar), matikan dulu kunci kontak.
Sekarang, ambil skun perempuan dari modul yang bertuliskan label Output Terminal Koil, lalu colokkan ke pin/terminal di koil yang kosong tadi (bekas kabel yang dicabut).
Instalasi jalur koil selesai.

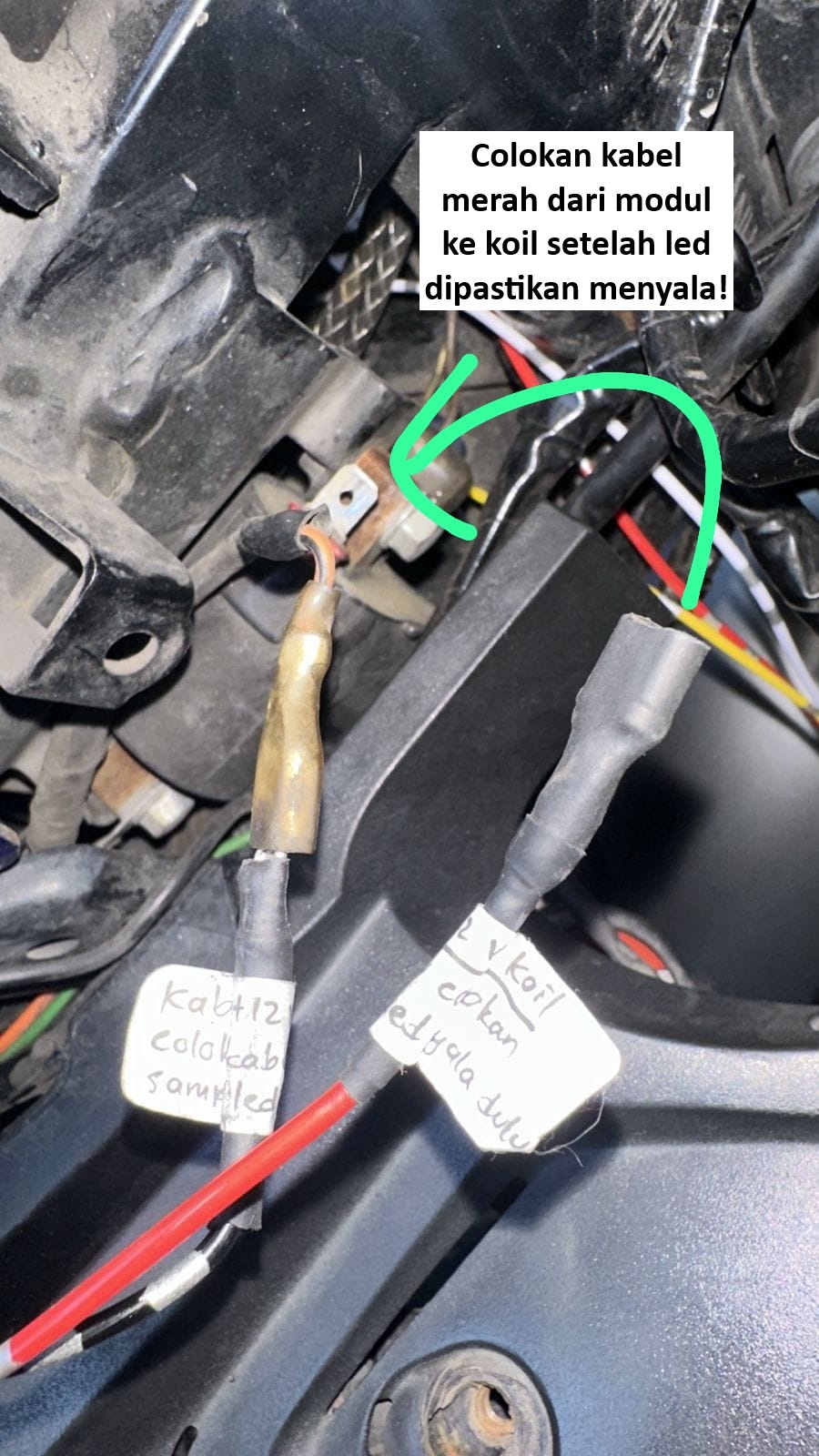

Gbr 4. Menghubungkan kabel output modul ke terminal koil yang kosong.
4. Koneksi Web Server & Kalibrasi Awal
- Hubungkan HP ke Modul: Putar kunci ke "ON". Ada 1 Led yang akan menyala tanda modul aktif, lalu satu led berkedip setiap detik tanda wifi aktif. Nyalakan WiFi HP Anda, hubungkan ke jaringan modul, lalu akses alamat IP Dashboard (tertera pada kartu panduan unit) di browser.
- Kalibrasi RPM: Setelah masuk halaman dashboard, nyalakan mesin motor dan perhatikan pembacaan RPM di layar HP. Modul ini sudah dikalibrasi dari pabrik. Jika diperlukan penyesuaian untuk tipe pengapian motor tertentu, sesuaikan nilai faktor kalibrasi hingga angka RPM di layar selaras dengan speedometer motor.
- Uji Coba Limiter (Pemutus Arus): Saat mesin menyala, coba aktifkan fitur Limiter dari Web Server dan gas motor Anda. Jika mesin brebet/tertahan di RPM yang ditentukan, berarti fungsi pemutus arus (Cut-Off) modul sudah bekerja sempurna.
- Pemasangan Sensor: Pasang unit sensor dan braket pada tuas persneling sesuai petunjuk mekanis di video tutorial. Pastikan posisi terpasang kokoh dan memiliki jarak bebas yang tepat sesuai standar kalibrasi.
- Cek Arah Sensor: Uji coba cungkil/injak tuas gigi. Perhatikan layar Web Server, saat Anda menaikkan gigi (Upshift), status di web harus membaca "Naik". Jika terbalik, masuk ke setting dan centang opsi "Balik Posisi Sensor".
- Tes Fungsi Statis & Final: Tarik gas >3000 RPM lalu coba upshift di atas paddock (atau cungkil perlahan tanpa masuk gigi) sambil memantau dashboard. Pastikan Cut-Off merespon. Jika sudah oke, matikan mesin, rapikan semua kabel, lalu lakukan uji coba jalan.
5. Penggunaan dan Fitur
🚀 RPM Aktif & Dynamic Cut
Batas RPM minimum aktif dapat diatur sesuai kebutuhan. Fitur Dynamic Cut secara cerdas menyesuaikan durasi interupsi pengapian mengikuti kondisi putaran mesin secara proporsional.
🚥 Mode Shiftlight & Autoblipper
Memiliki fitur Shiftlight dengan 3 mode yang dapat disesuaikan, serta fitur autowarmup & autoblipper.
🏁 Launch Control & Pit Limiter
Dapat diaktifkan dengan mudah melalui kombinasi tombol cepat (Quick-Button) maupun melalui pengaturan di Dashboard.
🔘 On/Off Quickshifter
Dapat diaktifkan dengan mudah melalui kombinasi tombol cepat (Quick-Button) maupun melalui pengaturan di Dashboard.
6. Cara Setting Cut-Time (Penyesuaian Lanjutan)
Cut-time adalah durasi modul memutus pengapian agar gigi bisa masuk dengan mulus. Lakukan penyesuaian hanya jika diperlukan via Wi-Fi.
Kunci Menyetel Cut-Time:
-
⏱️
Jika saat naik gigi terasa MENYENTAK:
Berarti cut-time terlalu cepat (Solusi: Naikkan angkanya). -
🐢
Jika motor terasa NYUNDUL/NGEMPOS setelah gigi masuk:
Berarti cut-time terlalu lama (Solusi: Turunkan angkanya).
7. Penyelesaian Masalah & FAQ
Semua masalah yang mungkin Anda alami sudah ada penjelasannya di bawah ini:
Q: Kenapa muncul kode FI / C42 (Khususnya GSX)?
A: Pada beberapa tipe motor dengan sensitivitas pembacaan sensor pabrik yang sangat rapat, interupsi pengapian cepat saat perpindahan gigi terkadang terbaca sebagai fluktuasi sinyal sementara. Hal ini sepenuhnya aman dan tidak berdampak buruk pada komponen mesin maupun ECU. Pastikan juga koneksi kabel Ground terpasang kuat langsung ke terminal negatif aki.
Q: Saat ingin Upshift, di Live Monitor malah terbaca Downshift?
A: Masuk ke menu utama Wi-Fi, centang opsi "Balik Posisi Sensor (Swap)" lalu simpan.
Q: Kenapa persneling keras sekali dan tidak ada engine cut? (Atau perlu turun gas baru QS aktif?)
A: Periksa posisi sensor. Jika sensor sudah disetel sesuai video, sesuaikan kembali jarak toleransi pemasangan sensor pada batang persneling sesuai panduan video tutorial, lalu uji kembali.
Q: Wifi tertulis "Tidak ada internet"?
A: Itu Normal. Karena ini adalah jaringan lokal ke modul. Selama ponsel Anda terhubung ke wifi modul, ponsel tidak akan terhubung ke internet.
Q: Shifting terasa kasar? Terutama di gigi 2?
A: Silahkan setting durasi cut-time berdasarkan posisi gigi. Naikkan nilainya untuk menambah durasi sampai mendapatkan settingan yang mulus dan pas. (Ingat hindari upshift di gigi 1 ke 2 tanpa kopling jika belum mahir menyesuaikan timing).
Masalah Lainnya:
- Modul Tidak Menyala: Periksa sambungan kabel 12V+ ke kunci kontak.
- Motor Tidak Mau Distarter: Cek pin pada soket Koil & ECU, pastikan tidak ada yang bengkok. Jika perlu, tukar posisi pin soketnya.
- Sistem Tidak Stabil (mati-nyala): Ikat semua soket konektor dengan cable ties agar kuat menahan getaran motor.
8. Pembaruan Firmware (OTA Update)
Ingin update sistem atau ganti versi modul?
Unduh file resmi untuk modul Quickshifter (V6/V7) dan Shiftlight Anda di repositori unduhan resmi OPX-Tech.
